常州市万宝干燥是一家生产经营高温单锥干燥机 电磁加热高温单锥真空干燥机 技术介绍方案的公司。133干燥7229煅烧6929

一、高温单锥干燥机 电磁加热高温单锥真空干燥机项目背景与应用需求

根据提供的参考文件1内容，本工艺为在 500℃、常压条件下进行的气固相反应，使用310s不锈钢材质的单锥真空干燥反应器。固体原料为微米级细粉（D50：5–10 μm），堆积密度低（0.2–0.4 g/cm3），固含量约90%。整个流程包括：装料 → 搅拌升温 → 真空脱水 → 通入反应气体 → 气固相反应 → 氮气吹扫冷却 → 卸料。

在此基础上，为提升加热效率、控温精度及节能水平，提出采用电磁感应加热技术替代传统电加热或蒸汽/导热油加热方式，开发新型电磁加热高温单锥真空干燥机。

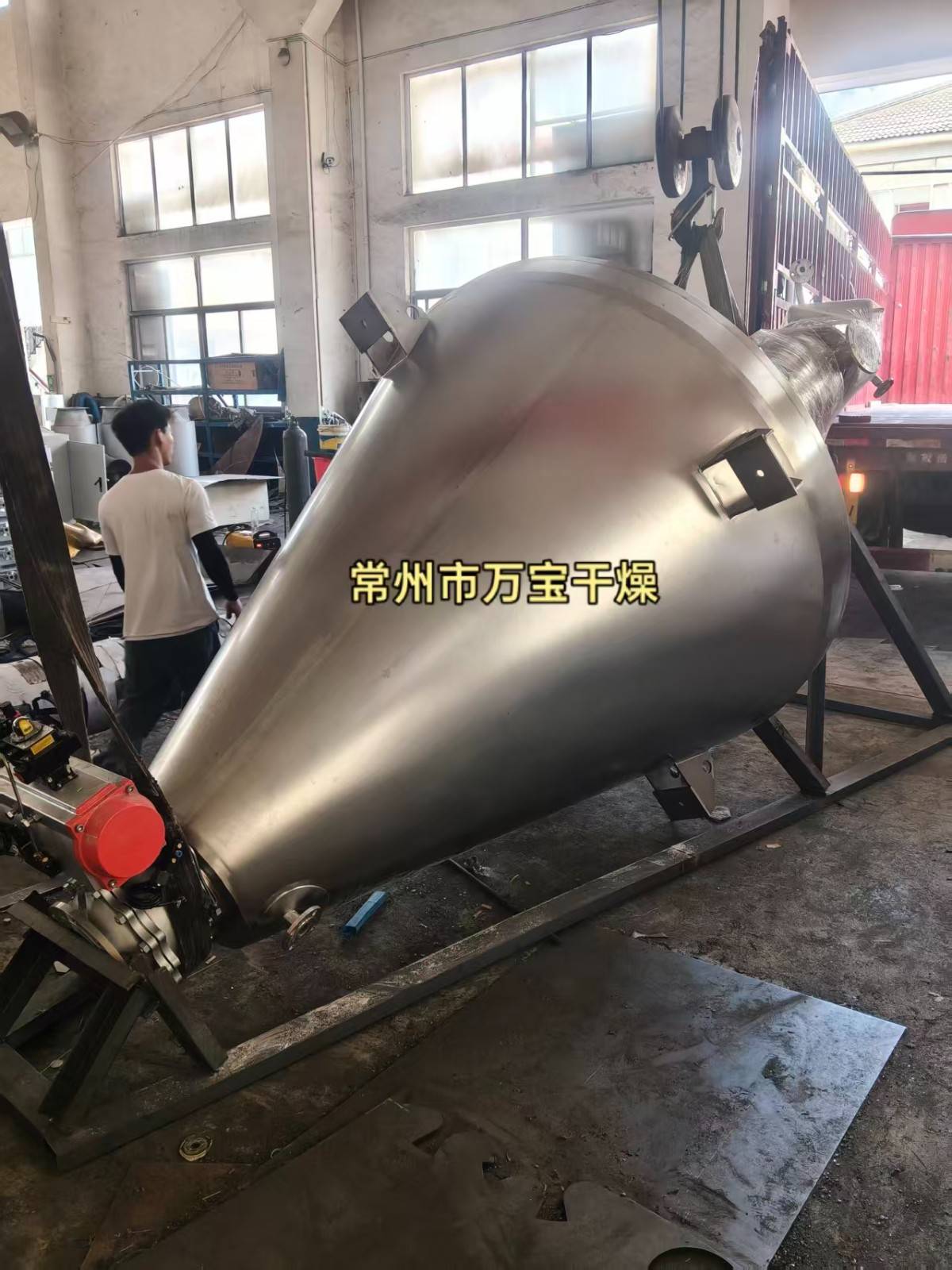

二、高温单锥干燥机 电磁加热高温单锥真空干燥机总体结构与核心参数

项目 参数

型号 GZ-250L-EMH

容积 250L（有效容积约180L）

材质 筒体及搅拌系统：310S不锈钢（耐高温抗氧化）

工作温度 室温 ~ 600℃（额定工作温度500℃）

加热方式 全方位电磁感应加热（非接触式）

控温精度 ±2℃

真空度 ≤ -0.098 MPa（配双级旋片真空泵）

搅拌形式 螺旋带式+耙式组合搅拌（变频调速，0–25 rpm可调）

密封方式 双端面机械密封 + 氮气保护腔

操作模式 批次式连续生产

适配原工艺要求：完全满足500℃常压气固相反应条件，兼容真空脱水与气体置换流程。

三、高温单锥干燥机 电磁加热高温单锥真空干燥机核心技术亮点：电磁感应加热系统

3.1 技术原理

电磁加热利用交变磁场在金属筒壁内部产生涡流，实现筒体自身发热，属于“内生热”模式，区别于传统外置加热套的“传导式加热”。

• 高频电流通过感应线圈 → 产生交变磁场 → 在310S不锈钢筒体中形成涡流 → 筒体电阻发热。

• 热量由筒体内表面直接向物料传递，路径，热效率高达 90%以上。

传统加热：加热介质 → 外夹套 → 简称 → 物料 （多层传热，损失大）电磁加热：磁场 → 筒体自发热 → 直接传给物料 （一步到位，高效节能）

3.2 核心优势对比

对比项 传统加热（电加热套） 电磁感应加热（本方案）

热效率 40%~60% ≥90%

升温速度 较慢（>60 min达500℃） 快速（≤35 min达500℃）

温度均匀性 存在局部过热风险 筒体整体均匀发热

能耗成本 高 节能30%~50%

维护难度 加热套易老化、损坏 无接触、免维护线圈

安全性 表面高温，烫险高 外部线圈低温运行，更安全

 特别适用于微粉类低密度物料：避免局部焦化，保障反应均一性。

四、高温单锥干燥机 电磁加热高温单锥真空干燥机关键部件定制化设计（回应用户关注点）

4.1 关于250L反应器的设计优化

• 容积匹配性：250L容量适合中试到小批量生产过渡，兼顾装料系数（建议装料量≤60%，即≤150L湿料）。

• 锥角设计：下锥角度60°，配合搅拌系统确保出料顺畅，防止微粉架桥。

• 加热分区控制：将筒体分为上筒体、下锥体两个电磁加热区，独立控温，防止底部过热。

?? 智能控制系统：PLC+触摸屏，预设“真空脱水—升温—恒温反应—冷却”全自动程序。

4.2 卸料阀选型建议：专用气动活塞式星型卸料阀

针对用户提问：“卸料阀是什么阀？”

推荐型号：QHXF-250 气动锁风星型卸料阀（310S材质）

推荐型号：QHXF-250 气动锁风星型卸料阀（310S材质）

特性 说明

结构 叶轮旋转式，带密封腔

驱动方式 气动执行机构，响应快

密封性能 双重迷宫密封 + 氮气吹扫接口

功能 实现真空环境下连续卸料，防止空气进入

适用物料 微米级细粉（D50: 5–10μm），不堵塞

优势：

• 可在真空或惰性气氛下稳定卸料；

• 配合底部流化设计，解决低密度粉体流动性差的问题；

• 支持远程控制与联锁保护。

4.3 底部气体分布器设计：多孔板+环形分布复合结构

针对用户提问：“底部气体分布器是什么样的？”

设计方案：不锈钢烧结多孔板 + 环形侧喷支管

设计方案：不锈钢烧结多孔板 + 环形侧喷支管

组成部分 功能描述

主分布板 位于锥底*下方，采用310S不锈钢粉末烧结而成，孔径10–20μm，开孔率35%

支撑结构 不锈钢加强筋网格支撑，承重能力强

辅助环管 在锥体内壁设置3条周向分布的φ6mm支管，带小孔侧向喷气

气体通道 主路从底部中心进入，分支至多孔板与环管，独立调节

气体分布效果：

• 初始脱水阶段：开启环管侧喷，扰动物料表层，加速水分蒸发；

• 反应阶段：主路通入反应气体，经多孔板均匀向上穿透物料床层，实现全截面气固接触；

• 冷却阶段：切换氮气，同步完成吹扫与降温。

 优势：

• 分布均匀，无死区；

• 防堵设计，支持反吹清灰；

• 可拆卸清洗，便于维护。

五、高温单锥干燥机 电磁加热高温单锥真空干燥机整机工作流程（结合原工艺）步骤 操作内容 电磁加热系统状态

1. 装料 人工或真空上料加入微粉原料 停止加热

2. 密封检漏 关闭罐盖，抽真空检测气密性 ——

3. 真空脱水 启动真空泵，开启搅拌，逐步升温至120℃脱水 电磁加热启动，分段升温

4. 升温至反应温度 继续加热至500℃，维持恒温 全功率加热，PID精准控温

5. 通入反应气体 关闭真空阀，通入指定气体，开始反应 停止加热，保温模式维持

6. 反应完成 停止供气，氮气吹扫 启动冷却程序，电磁断电

7. 冷却与卸料 氮气循环冷却至<80℃，打开卸料阀出料 ——

整个过程可通过HMI界面一键操作，数据自动记录，符合GMP规范。

六、安全与环保设计

• 超温保护：设置多重温度传感器（筒壁+内部测温探头），超温自动切断电源；

• 防爆设计：若反应气体易燃，配置泄爆片与压力联锁装置；

• 电磁屏蔽：线圈外加铜网屏蔽层，EMI符合国家标准；

• 噪音控制：<75 dB(A)，适合车间环境运行。
