常州市万宝干燥设备是一家生产经营纤维素醚单锥螺带真空干燥机，纤维素醚真空干燥器，纤维素醚干燥机与溶剂回收技术解决方案的公司。

 133干燥7229设备6929厂家

一、纤维素醚单锥螺带真空干燥机，纤维素醚真空干燥器，纤维素醚干燥机项目背景

纤维素醚是一类重要的水溶性高分子材料，广泛应用于建筑、医药、食品、日化、石油等多个行业。其生产过程中常伴随使用有机溶剂（如乙醇、异丙醇等）进行沉淀、洗涤或改性处理，*终形成高粘性膏状或湿粉状物料，需要进行干燥与溶剂回收。

针对纤维素醚物料的热敏性强、粘度大、易结块、溶剂回收要求高等特点，本方案提出采用单锥螺带真空干燥机+溶剂冷凝回收系统，实现物料在低温、低氧、密闭环境下的高效干燥，同时完成溶剂的高效回收与循环利用，提升生产效率与环保水平。

二、纤维素醚单锥螺带真空干燥机，纤维素醚真空干燥器，纤维素醚干燥机工作原理

1. 单锥螺带真空干燥机原理

单锥螺带真空干燥机是一种传导加热、真空干燥、动态混合于一体的高效干燥设备，其核心工作原理如下：

• 物料通过顶部进料口进入锥形干燥腔体；

• 螺带搅拌系统在驱动装置带动下缓慢旋转，带动物料自下而上循环运动；

• 螺带与锥形腔体内壁充分接触，实现高效传热与混合；

• 系统处于真空状态（-0.06～-0.09MPa），降低溶剂或水分的蒸发温度；

• 挥发的溶剂蒸汽通过冷凝系统+真空泵排出；

• 干燥完成后，物料通过底部出料口排出，进入包装或粉碎工序。

2. 溶剂回收系统原理

溶剂回收系统是整个干燥工艺的重要组成部分，其工作流程如下：

• 干燥过程中产生的溶剂蒸汽通过真空管道进入冷凝器系统；

• 冷凝器采用低温循环冷却水或冷冻盐水，将蒸汽冷凝为液体；

• 冷凝后的液体进入收集罐，实现溶剂的高效回收与再利用；

• 不凝气体由真空泵抽出，经活性炭吸附或催化氧化处理后达标排放；

• 系统设有自动液位控制与安全泄压装置，确保运行安全与环保合规。

三、纤维素醚单锥螺带真空干燥机，纤维素醚真空干燥器，纤维素醚干燥机设备结构与功能说明

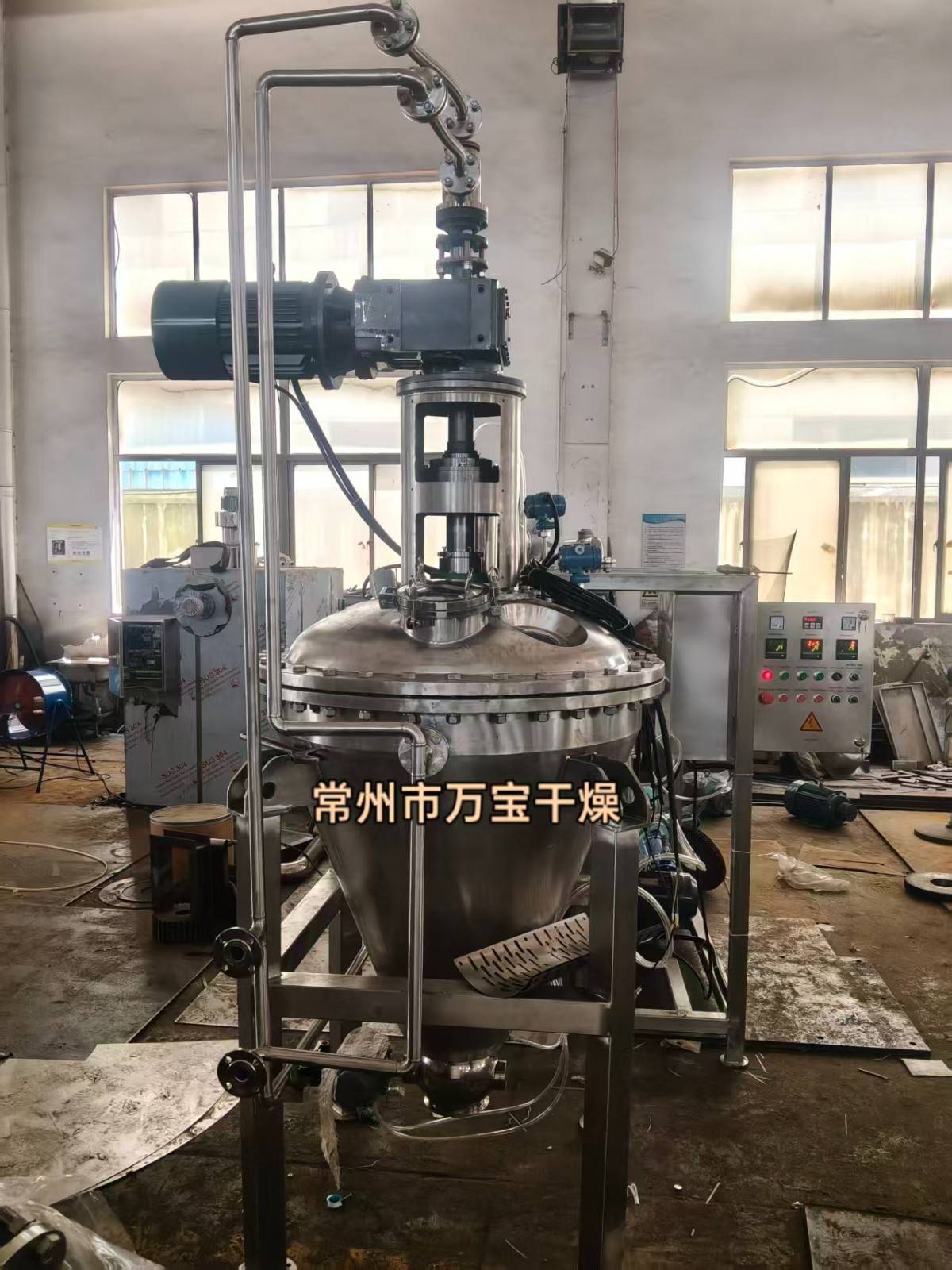

1. 干燥主机（单锥螺带真空干燥机）

• 结构形式：锥形腔体+单根螺带搅拌轴；

• 材质：与物料接触部分采用SUS316L不锈钢，耐腐蚀、耐溶剂；

• 加热方式：夹套加热+搅拌轴内部加热，加热介质可为蒸汽、导热油或热水；

• 搅拌系统：螺带与锥体内壁间隙小，混合均匀，防止物料结块；

• 密封结构：采用机械密封+氮气保护，确保真空状态下密封性能良好；

• 清洗系统：配置CIP在线清洗装置，便于设备清洗，符合GMP标准。

2. 加热系统

• 加热介质可选用蒸汽、导热油或电加热；

• 温控系统采用PID自动调节，温度控制范围为50～180℃；

• 夹套与搅拌轴同步加热，提高传热效率；

• 配备温度传感器与压力表，实现加热过程的实时监测与安全控制。

3. 真空系统

• 真空泵可选用水环式真空泵、罗茨真空机组或干式螺杆真空泵；

• 真空度控制范围为**-0.06～-0.09MPa**，可根据物料特性调节；

• 真空系统配备缓冲罐、冷凝器、水汽分离器，提升抽气效率；

• 系统设有真空压力自动调节装置，确保干燥过程稳定。

4. 溶剂回收系统

• 冷凝器：采用列管式或板式冷凝器，换热效率高；

• 冷却介质：低温循环水或冷冻盐水；

• 回收罐：用于收集冷凝后的溶剂液体，设有液位计与自动排放装置；

• 尾气处理：配置活性炭吸附塔或RTO焚烧装置，确保尾气达标排放；

• 安全系统：设有防爆阀、压力报警、紧急泄放装置，保障安全
